Подключение и настройка роутера dir 320. Старый конь, борозду не портит

Тарифы

Я более чем уверен, что многие уже не один раз видели подобные заголовки. Но каждый раз, когда их читаешь, получается, что нужно купить какой-то самый в мире проверенный модем, да к тому же удача должна быть к тебе благосклонна. А ведь самая распространённая проблема заключается в том, что нет такого модема, который бы не зависал по истечению определенного времени. Самый длинный интервал, что я видел – это 8 (восемь) часов. Как следствие, многие отказываются от подобной задумки и опускают руки, а в случае если без роутера никак, то приспосабливают для этих целей старенький ПК, да еще и устанавливают Windows (как правило, XP, ну или что будет под рукой).
Так как ПК и уж тем более Windows, для меня не вариант и «того самого» модема у меня не было под руками, пришлось искать решение.
Если интересно продолжение, прошу под «кат».

Введение

Как, наверное, многим стало понятно из предисловия, передо мной стояла задача сделать небольшой и очень стабильный 3G роутер.
Что для этого потребовалось:

Роутер DIR-320 (был в наличии)
3G модем
Внешняя антенна

Исследования и постановка целей

Итак, прежде чем делать что-то самому, я начал с того, что проанализировал многочисленные форумы и сообщества. На каждом форуме были ветки с описание тех самых чудо модемов и бесконечного ряда, связанных с ними проблем. Одни были мега стабильными, но с неприемлемо низкой скоростью, другие радовали производительностью, но уже через 30 минут «зависали» намертво. Все это очень сильно огорчало.

Прежде чем идти в «закрома родины» за стареньким ПК, я решил проанализировать имеющиеся факты и самостоятельно исследовать проблему.

Для первичных экспериментов я решил воспользоваться стационарным ПК с Linux. Настроив 3G соединение, посредством имеющегося в наличии Huawei E173, запустил вызов команды ping + wget с интервалом раз в 10 минут. Соединение продержалось около 4 (четырёх) часов, после чего модем перестал отвечать на PPP команды, AT при этом работали. Такой же эксперимент я провел и с AnyDATA ADU-500A (это модем из списка «тех самых»). Как ни странно, закончилось все тем же, только через 5 часов.
Всякие попытки оживить, не приносили долгожданного результата, только полное обесточивание спасало ситуацию.
В очередной раз я решил перезагрузить модем и тут меня осенило, а почему бы просто не потушить USB порт. Сказано-сделано:

Находим модем из списка всех USB устройств:
for f in `ls /sys/bus/usb/devices/*/product`; do echo -e "$f\t`cat $f`"; done
Выключаем порт на 5 секунд и затем включаем:
echo “suspend” | sudo tee /sys/bus/usb/devices/1-1/power/level sleep 5 echo "on" | sudo tee /sys/bus/usb/devices/1-1/power/level

Эксперимент показал, что все прекрасно перезагружается. И соединение может быть опять установлено. С этого момента стало предельно ясно, что нужно делать.

Взяв четыре прошивки для роутера: D-Link, Asus, OpenWRT или DD-WRT, начал повторять эксперимент, но вот незадача, на удивление, ни в одной из прошивок не оказалось возможности управления питанием USB. Вначале я подумал, что это проблема ядра 2.4.x. Но и та же проблема и с 2.6. Более того, после перезагрузки роутера модем оставался проинициализированным. Вывод напрашивался сам собой, нужно разбирать роутер.
Внимательный осмотр и «прозвонка» платы показали, что ножка питания «+5В» подключена непосредственно к источнику питания. Это меня не устраивает и нужно делать модернизацию платы и источника питания.

Наступил момент выбора дистрибутива. У этого замечательного роутера очень мало оперативной памяти и не хотелось, чтобы её потребляли ненужные сервисы, будь то httpd, FTP, SAMBA или что еще. Было принято решение построить дистрибутив на базе OpenWRT самостоятельно, при этом с минимумом предустановленных пакетов и сервисов.

Но прежде чем приступить к сборке дистрибутива и модернизации роутера, предстояла работа по выбору целевого модема/оператора и внешней антенны.

Просмотрев карту покрытия разных операторов, пришел к выводу, что наиболее подходящим является MTS. Помимо карты покрытия, мне очень понравилось то, что у них можно всю статистику и управление совершить из достаточно удобного WEB интерфейса. Купив их самый лучший модем, с обещанным максимумом в 14,7 Мбит/с и минимум в 3Мбит/с, начал свое приключение.
Возможно, кому-то будет интересно:

3G модем (был куплен MTS WeTelecom WM-D300)
Направленная антенна CDMA-450 (неплохая по заверению продавца, какого-то неизвестного производителя)

После покупки начал попытки подключиться к этому модему. И как всегда возник ряд вопросов:

Он настойчиво отображается как CD-ROM
Ни слова в интернете об этом модеме, максимум, что было найдено это упоминание о предыдущей модели (WM-D200)

Анализ dmesg показал, что CD-ROM монтируется как SCSI, это навело на мысль, что его нужно отключать именно как SCSI, никакие usb_modeswitch тут не работают, да собственно и не нужны.
Разумеется, был сразу написан свой софт, который это делал. Но непокидающая мысль, о том, что это кто-то уже писал и скорее всего это уже есть в портах/portage или еще где-то, заставило поискать. Первый же проход по папке с man’ами показал, что есть чудеснейший пакет sdparm. Установив и проверив, стало ясно - это то, что нужно.
Так как теперь все стало на свои места и больше не осталось вопросов, можно приступать к работе.

Сборка OpenWRT

Все шаги выполняются в консоли Linux. Обратите внимание, релиз Backfire выбран из-за того, что это последний релиз с ядром 2.4. Это очень важно, так как ядро 2.6 само по себе очень требовательно как к производительности процессора, так и к системным ресурсам.

Скачиваем исходник OpenWRT: svn co svn://svn.openwrt.org/openwrt/branches/backfire openwrt-backfire
Переходим в папку с исходником cd openwrt-backfire
Обновляем все пакеты./scripts/feeds update -a
Добавляем из пакетов sdparm ./scripts/feeds install sdparm
Открываем меню настройки
make menuconfig
Выбираем интересующую платформу Target System (Broadcom BCM947xx/953xx )
Встраиваем интересующие нас пакеты (по умолчанию они не включены даже как модули) <*> sdparm........................ Read or modify SCSI or USB disk parameters <*> chat................................. Establish conversation with a modem <*> comgt............................... Option/Vodafone 3G/GPRS control tool <*> kmod-scsi-generic........................ Kernel support for SCSI generic <*> kmod-usb-core............................................ Support for USB <*> kmod-usb-ohci............................... Support for OHCI controllers <*> kmod-usb-serial..................... Support for USB-to-Serial converters <*> kmod-usb-storage..................................... USB Storage support <*> kmod-usb2................................... Support for USB2 controllers
Все остальные пункты оставляем без изменения
Собираем инструменты make tools/install -j`grep -c processor /proc/cpuinfo` make toolchain/install -j`grep -c processor /proc/cpuinfo`
Открываем меню настройки ядра Linux make kernel_menuconfig
Настраиваем MTD [*] Support 2-chip flash interleave
Выходим из меню конфигуратора с сохранением
Собираем OpenWRT make -j`grep -c processor /proc/cpuinfo`
После того как прошивка собрана, её нужно прошить в устройство. На эту тему есть масса инструкций (например, на сайте DD-WRT)

Проверка прошивки

После того как прошивка была «залита» и роутер перезагрузился, подключите к нему модем и соедините роутер посредством Ethernet с вашим ПК. Настройте на интерфейсе (в моём случае это eth0) вашего ПК IP адрес выполнив команду: ifconfig eth0 inet 192.168.1.2/24
Далее, подключитесь к роутеру по Telnet. Для этого из консоли выполните следующую команду:
telnet -l root 192.168.1.1
Вход будет совершен автоматически без запроса пароля. Это в корне не верно. Чтобы исправить ситуацию, задайте пароль, выполнив команду в консоли:
passwd
Выполните команду «exit », для выхода из telnet сессии.
Выполните вход по ssh :
ssh [email protected]
Следующим шагом, удостоверимся, что модем был распознан ядром, выполнив команду в консоли: grep "^P\:.*22de.*6803" /proc/bus/usb/devices
Результатом выполнения этой команды, будет строка с VID и PID модема. В противном случае, проверьте, что было сделано не по инструкции.

Модернизация аппаратного обеспечения роутера

Для управления питанием USB порта нужна свободная ножка процессора. Но так как это не инженерная плата, а конечный продукт, данный вариант не подходит. По счастливой случайности, у этого роутера масса светодиодных индикаторов на передней панели. Один из них мы вполне можем приспособить под наши нужды. В моем случае выбор пал на индикатор со значком принтера, так как он соответствовал светодиоду USB на proc-fs (/proc/diag/led/usb).

Управление питанием будет осуществлять дополнительная плата с минимально необходимым набором деталей. Вот её схема:

Пара слов о схеме. Оба транзистора работают в качестве ключей. При подаче логической единицы на вход «CTRL», транзистор VT1 откроется, что в свою очередь приведет к открытию транзистора VT2 и питающее напряжение подастся на USB порт. Как таковые, расчеты не производились, поэтому, схема не может считаться оптимальной. Например, транзистор VT1, просто был единственным N-P-N транзистором в поле досягаемости, собственно как и резисторы.

На изготовление печатной платы не было ни времени, не желания, по этому, я обошелся небольшим кусочком монтажной платы. Вот так выглядит конечный вариант:

Зелёными надписями отмечены одноименные порты на схемы. Резистор R4, припаян непосредственно к ножке светодиода.

Пошаговая инструкция по модификации:

Модернизация программного обеспечения роутера

Это последний шаг на пути к «счастью». Нам нужно будет написать ряд новых скриптов и внести изменения в уже имеющиеся. Итак, все по прядку.
Подключитесь к роутеру по ssh, так как все следующие шаги будут выполняться непосредственно на нём.

Создание утилит для управления USB

Перейдите в папку /etc/ppp. Многих заинтересует, почему была выбрана именно эта папка в качестве целевой. Ответ прост, так исторически сложилось. Думаю, /usr/local/sbin будет более подходящей, но сути это не меняет
cd /etc/ppp

Создайте usb-up.sh. Этот скрипт будет включать питание на USB порте $ cat usb-up.sh #!/bin/sh logger -t "USB PwrCtrl" "Turn-on USB power" echo 1 > /proc/diag/led/usb
Создайте скрипт для перезагрузки USB порта $ cat resetusb.sh #!/bin/sh logger -t "USB PwrCtrl" "Turn-off USB power" echo 0 > /proc/diag/led/usb # Sleep in 3 sec is an optional, but may be useful for some modem types #sleep 3 logger -t "USB PwrCtrl" "Turn-on USB power" echo 1 > /proc/diag/led/usb
Создайте скрипт для проверки существования процесса pppd #!/bin/sh if ps | grep -q /usr/sbin/pppd; then logger -t "PPP watcher" "PPP alive" else logger -t "PPP watcher" "No PPP daemon" /etc/ppp/resetusb.sh fi
Сделайте скрипты исполняемыми chmod a+x /etc/ppp/*.sh
Добавим корректную обработку подключения модема к USB. Обратите внимание на то, что в OpenWRT, по умолчанию, нет udev, а вместо этого используется hotplug «демон» $ cat /etc/hotplug.d/usb/11-modem #!/bin/sh # Copyright (C) 2013 Sergey Shcherbakov case "$ACTION" in add) (grep -q "^P\:.*22de.*6803" /proc/bus/usb/devices) && { logger -t "WM-D300" "Detected ZeroCD of WM-D300 modem" # Checking ZeroCD status while [ "$(sdparm -q --command=ready /dev/scsi/host0/bus0/target0/lun0/generic)" != "Ready" ]; do logger -t "WM-D300" "ZeroCD yet not ready" # Workaround for bug with multiple calls of scripts (/usr/bin/lsusb | grep -q 22de:6801) && { logger -t "WM-D300" "Seems that script called twice and device already initialized" return 0 } sleep 2 done logger -t "WM-D300" "ZeroCD ready and will be ejected" /usr/bin/sdparm --command=eject /dev/scsi/host0/bus0/target0/lun0/generic } (grep -q "^P\:.*22de.*6801" /proc/bus/usb/devices) && [ ! -c /dev/usb/tts/0 ] && { logger -t "WM-D300" "Updating USB Serial driver with D200/D300 vendor and product ID" rmmod usbserial && insmod usbserial vendor=0x22de product=0x6801 } (grep -q "^P\:.*22de.*6801" /proc/bus/usb/devices) && [ -c /dev/usb/tts/2 ] && ! (ifconfig 3g-wan 1>/dev/null 2>/dev/null) && { logger -t "WM-D300" "All modem interfaces installed, turning on WAN" ifdown wan && ifup wan } ;; remove) ! (grep -q "^P\:.*22de.*6801" /proc/bus/usb/devices) && { logger -t "WM-D300" "Modem disconnected, turning off WAN interface" ifdown wan } ;; esac

Внесение изменений в существующие скрипты

Запретите WAN интерфейс, заданный по умолчанию, выполнив команду sed -i "s/interface\ wan$/interface\ wan_dflt/" /etc/config/network
Добавьте новый описатель WAN интерфейса с настройками для 3G $ cat /etc/config/network … config interface wan option ifname ppp0 option device /dev/usb/tts/0 option service evdo option proto 3g option username "mobile" option password "internet" option pppd_options "noipdefault maxfail 3" option connect "/etc/ppp/usb-up.sh" option disconnect "/etc/ppp/resetusb.sh" option keepalive 20
Для того чтобы добавить автоматическое включение USB порта при инициализации роутера, нужно модифицировать стандартный скрипт /etc/init.d/usb, добавив в конце функции start() вызов скрипта /etc/ppp/usb-up.sh $ cat /etc/init.d/usb … start() { ... # Turn-on power on USB /etc/ppp/usb-up.sh } …
Дополнительно можно модифицировать, но необязательно, Chat скрипт (/etc/chatscripts/evdo.chat). На самом деле, он должен работать даже без изменений, но я предпочел немного его «причесать». Вот мой вариант: ABORT BUSY ABORT "NO CARRIER" ABORT ERROR ABORT "NO DIAL TONE" ABORT "NO DIALTONE" ABORT "NO ANSWER" REPORT CONNECT TIMEOUT 10 "" AT OK ATDT#777 CONNECT ""
Добавляем в Cron задачу, которая будет проверять наличие процесса pppd каждые пять минут. Для этого следует вызвать команду “crontab -e” и добавить следующую строку: */5 * * * * /etc/ppp/check.sh
Разрешаем выполнение Cron и запускаем его /etc/init.d/cron enable && /etc/init.d/cron start
Настройку WiFi приводить не буду, так как она достаточно стандартная и прекрасно описана на официальном сайте OpenWRT

На этом все, больше изменений не будет. Я рекомендую перезагрузить роутер, хотя 3G и так должен «ожить» через пять минут.

Вместо эпилога

Домашние испытания продлились 41 день. Как результат, ни единого сбоя на протяжении всего периода. Ожидаемая стабильность достигнута.
Перед отправкой в «поля», были проведены испытания пропускной способности в киевской квартире. Разочарование застигло врасплох, достигнутый максимум не превышал 1Мбит/с, при этом только на больших файлах. Минимальный пинг был а пределах 220мс. Решив не прекращать испытания, поехал за город. Уровень был на максимуме, при этом индикатор CDMA Rev.B уже не горел. На самом деле, я не теплил надежд на 14Мбит/с, но ожидал увидеть, как минимум, уже достигнутый 1Мбит. Но очередное разочарование не заставило себя ждать, достигнутый максимум составлял уже около 350Кбит/с.
На этом, всяческие эксперименты с модемом от MTS были прекращены. Вернуть его так и не удалось. А вот антенну продавец обменял на модель способную работать в связке с модемами Интертелеком и PeopleNET. Чему я был несказанно рад, а модем пускай будет в коллекции, когда-нибудь пригодится.

Обладатели сетевых устройств часто сталкиваются с надобностью настройки маршрутизатора. Трудности возникают особенно у неопытных пользователей, никогда ранее не выполнявших похожих процедур. В данной статье мы наглядно покажем, как произвести корректировку роутера самостоятельно, а разберем эту задачу на примере D-Link DIR-320.

Если вы только приобрели оборудование, распакуйте его, убедитесь, что присутствуют все необходимые кабели, и выберите идеальное место для прибора в доме или квартире. Подсоедините кабель от провайдера в разъем «INTERNET» , а сетевые провода воткните в доступные LAN с 1 по 4, находящиеся на тыльной стороне

Затем откройте раздел с сетевыми настройками в вашей операционной системе. Здесь вам следует убедиться в том, что IP-адреса и DNS имеют установленный маркер возле пункта «Получать автоматически» . Развернуто о том, где найти эти параметры и как их изменить, читайте в другом материале от нашего автора по ссылке ниже.

Настройка роутера D-Link DIR-320

Теперь настало время перейти непосредственно к самому процессу конфигурации. Производится она через встроенное микропрограммное обеспечение. Наши дальнейшие инструкции будут основываться на прошивке AIR-интерфейс. Если вы обладатель другой версии и внешний вид не совпадает, в этом нет ничего страшного, просто отыщите такие же пункты в подходящих разделах и выставьте им значения, о которых мы и расскажем далее. Начнем со входа в конфигуратор:

Прошивка D-Link DIR-320 позволяет выполнить настройку в одном из двух доступных режимов. Инструмент «Click’n’Connect» будет полезен тем, кому нужно быстро задать только самые необходимые параметры, ручная же корректировка позволит гибко наладить работу устройства. Начнем с первого, более простого варианта.

Click’n’Connect

В рассматриваемом режиме вам будет предложено указать основные пункты проводного соединения и точки доступа Wi-Fi. Вся процедура выглядит так:

Анализ успешно выполненных настроек происходит путем пропинговки установленного адреса. По умолчанию это google.com , однако если вас это не устраивает, введите в строку свой адрес и проведите повторное сканирование, потом нажмите на «Далее» .

В последней версии прошивки появилась поддержка функции DNS от Яндекс. Если вы используете AIR-интерфейс, можете без проблем наладить этот режим, задав подходящие параметры.

Теперь разберемся с беспроводной точкой:

Сейчас многие пользователи приобретают домой ТВ-приставку, которая соединяется с интернетом посредством сетевого кабеля. Инструмент Click’n’Connect позволяет быстро настроить режим IPTV. Вам необходимо выполнить всего два действия:

На этом быстрая конфигурация подходит к концу. Только что вы были ознакомлены с тем, как работать со встроенным Мастером и какие параметры он позволяет выставить. Более детально процедура наладки осуществляется с помощью ручного режима, о котором и пойдет речь далее.

Ручная настройка

Сейчас мы пройдемся примерно по тем же пунктам, что были рассмотрены в Click’n’Connect , однако уделим внимание деталям. Вы, повторяя наши действия, сможете без проблем отрегулировать WAN-подключение и точку доступа. Для начала займемся проводным соединением:

Мы разобрали основные и дополнительные параметры WAN и LAN. На этом с проводным соединением покончено, оно должно функционировать корректно сразу же после принятия изменений или перезагрузки роутера. Разберем теперь конфигурацию беспроводной точки:

Перейдите в категорию «Wi-Fi» и откройте раздел «Основные настройки» . Здесь обязательно включите беспроводное соединение, а также введите имя сети и страну, в конце кликните на «Применить» .

В меню «Настройки безопасности» вам предлагается выбрать один из типов сетевой аутентификации. То есть, выставить правила безопасности. Мы рекомендуем к использованию шифрование «WPA2 PSK» , также следует изменить пароль на более сложный. Поля «WPA-шифрование» и «WPA период обновления ключа» можно не трогать.

Функция «MAC-фильтр» ограничивает доступ и поможет настроить свою сеть так, чтобы получали его только определенные устройства. Для редактирования правила перейдите в соответствующий раздел, включите режим и кликните на «Добавить» .

Вбейте вручную необходимый MAC-адрес или выберите его из списка. В списке отображаются те устройства, которые ранее уже были обнаружены вашей точкой.

Последнее, что хотелось бы отметить – функция WPS. Включите ее и укажите подходящий тип соединения, если хотите обеспечить быструю и безопасную аутентификацию устройств при подключении через Wi-Fi. Разобраться в том, что же из себя представляет WPS, вам поможет наша другая статья по ссылке ниже.

Для того чтобы подключить свой компьютер к сети интернет, пользователю необходимо провести настройку своего роутера и самого. Только после этого появится возможность без труда открывать различные электронные страницы сайтов и скачивать необходимую информацию.

Подключение роутера

Настройка и подключение роутера D-LINK DIR-320 начинается с проверки функционирования важных сетевых узлов на самом роутере и компьютере.

Для начала требуется провести следующие действия:

Если все сделано правильно, то можно приступать к настройке самого роутера и подключения.

Вход в настройки через вэб – управление

Перед началом настройки Д ЛИНК ДИР 320 требуется проверить работу сетевых устройств.

Для этого требуется произвести следующий порядок действий:

зайти в пуск и выбрать опцию «панель управления»;
в открывшемся окне необходим войты по ссылке ярлыка «Центр управления сетями и общим доступом» или «Сеть и интернет», а далее – «Центр управления сетями и общим доступом»;
открыть опцию «Изменение параметров адаптера»;
нажать на ярлык «Подключение по локальной сети» правой кнопок мыши;
если в оперативном окне появится опция «подключить», то нажать на нее, если появится отключить, то просто закрыть оперативное окно;
далее необходимо в том же оперативном окне открыть свойства, чтобы открыть новое окно;
в новом окне выделить строку «Протокол … 6» и нажать на опцию «свойства» и в следующем окне выбрать опцию автоматической настройки;
проделать предыдущую операцию аналогичными образом, но уже со строкой «Протокол … 4».

Данные действия необходимы для подготовки автоматической настройки wifi роутера d-ink dir 320 и локальной сети.

После настройки локального соединения требуется запустить диск, находящийся в комплекте с роутером. Он необходим для создания локального подключения к сети Интернет и настройки самого роутера. Это делается в соответствии с подсказками, всплывающими в установочном окне.

Особое внимание стоит уделить при выборе параметра технологии подключения – pppoe или l2tp. Выбирать формат соединения стоит в соответствии с параметрами, указанными в договоре подключения интернета.

Следующим этапом является настройка через веб-интерфейс. Для этого необходимо набрать в интернет-браузере ip-адрес 192.168.0.1.

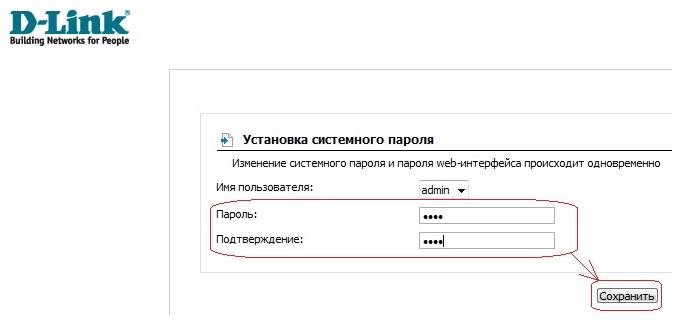

Логин и пароль находятся в инструкции, которые система предложит поменять после входа.

После смены логина и пароля на экране появится интерфейс, в котором будут указаны все параметры подключения, включая все возможные параметры настроек по технологии провайдера.

Обновление прошивки

В стандартный комплект роутера входит диск с программным обеспечением, необходимый для правильной работы сетевого устройства, но это не дает гарантию на бесперебойность и корректность функционирования D-LINK DIR-320.

Как настроить и установить последнюю версию требуемых драйверов?

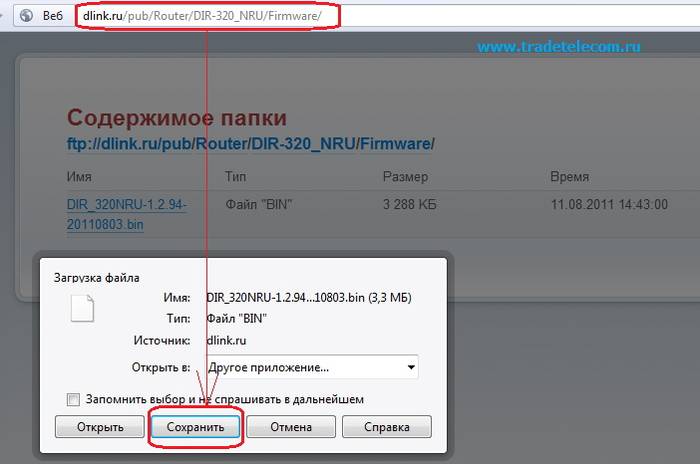

Обновление программного обеспечения для роутера D-LINK DIR-320 проходит только с помощью домашней интернет страницы – 192.168.0.1. Эту процедуру стоит провести сразу после инсталляции базового ПО с диска, пройдя по ссылке «ftp://dlink.ru/pub/Router/DIR-320_NRU/Firmware/». Скачиваем и сохраняем файл на рабочий стол.

Таким образом, устанавливается путь к файлу, на базе которого и будет происходить обновление ПО роутера. При проведении данной операции нельзя выключать и перезагружать компьютер до ее окончания, иначе может произойти сбой и придется начинать установку и настройку с самого начала.

По окончанию обновления произойдет перезагрузка DIR-320.

Настройка роутера D-LINK DIR-320 у провайдеров

Сами провайдеры нередко пользуются информационно слабостью пользователей, большинство из которых просто боится лезть в «железо» и разбираться самостоятельно. В этой связи всегда есть возможность вызвать соответствующего специалиста на дом для проведения соответствующих работ по наладке интернета.

К примеру, настройка роутера D-LINK DIR-320 у ростелекома можно заказать, набрав номер технической поддержки. Оператор выслушает все ваши проблемы и предложит удобное время для вызова специалиста компании на дом.

На самом деле все эти действия просты, и их можно провести самостоятельно без дополнительных трат.

Для этого необходимо придерживаться следующей последовательности:

Данная последовательность настройки интернет-соединения применима к операционной системе windows 7 и 8.

Настройка для ростелеком

Для настройки роутера D-Link DIR-320 в сети провайдера «Ростелеком», пользователь должен зайти на домашнюю страницу роутера (192.168.0.1) и провести следующие действия:

во вкладке на главной странице выбрать вкладку «сеть»;
нажимаем на опцию «Wan»;
в обновившемся окне появится мастер настройки wan-соединения;
при выборе параметра тип соединения выбираем «pppoe»;
нажимаем на опцию «далее»;
в обновившемся окне указываем имя своей сети (оно может быть произвольным), имя пользователя и пароль (указаны в договоре);
потом нажимаем «далее» и «применить». Параметры сохраняются в полном объеме и отображаются на обновленном окне;
после чего переходим к настройке беспроводного соединения по роутеру dir320, где указываются имя беспроводной сети и пароль для вхождения в нее(указываются в произвольно, но в соответствии с указаниями роутера) и сохраняем

Настройка для билайн

Настройка роутера D-LINK DIR-320 для провайдера билайн отличается от ростелекома, т.к. они используют тип подключения «l2tp».

Таким образом, действия пользователя должны выглядеть следующим образом:

Если все сделано правильно, то пользователь сможет свободно пользоваться интернетом.

Настройка для Мтс

Подключение к сети интернет от провайдера МТС происходит по технологии «pppoe».

Поэтому настройка роутера D-Link dir 320 будет проходить следующим образом:

проверка работы сетевого устройства;
заходим на домашнюю страницу роутера в интернет-браузере 192.168.0.1;
устанавливаем драйвера;
обновляем драйвера;
заходим во вкладку «сеть» и выбираем строку «соединения»;
в открывшемся окне выбираем опцию «добавить»;
тип соединения выставляется «pppoe»;
поставить галочку в строке «разрешить»;
в строке «физический интерфейс» ставим параметр «port5»;
в строках имя и пароль пользователя вбиваем соответствующие данные из договора с провайдером;
в строках «NAT» и «сетевой экран» ставим галочки;
сохраняем параметры и конфигурацию.

Видео: Настройка роутера D-Link dir

Настройка Мегафон

Интернет от мегафон в основном предоставляется по технологии 3G и. Поэтому все настройки выставляются вручную:

заходим на страницу роутера 192.18.0.1;
выбираем графу «установка интернета»;
в обновленном окне внизу выбираем опцию «настройка интернет-соединения вручную»;
в открывшемся окне выбираем тип соединения «3 GUSB адаптер»;
в полях логина, пароля и диал-номера в соответствии с параметрами, которые выдал провайдер по договору;
сохраняем параметры.

Беспроводное соединение

Работа сети через wi-fi модуль роутера DIR-320 очень проста и удобна. Чтобы настроить беспроводное соединение, достаточно следовать подсказкам при первоначальной установке драйвером на роутере. При появлении соответствующего сообщения в процессе инсталляции стоит устанавливать рекомендуемые параметры согласно подсказкам.

Основное внимание стоит уделить настройкам сетевой карты на компьютере для поддержки wi-fi соединения. В этом случае необходимо зайти в панель управления, а в ней выбрать центр управления сетями и общим доступом. Далее войти в опцию изменения свойств адаптера и проверить статус работы wi-fi модуля. Если все работает, то подключение к интернету произойдет сразу и без задержек.

Настройки Wi Fi подключения в Windows 7

Если соединение с интернетом не происходит автоматически, а такое бывает только при использовании старых версий D-LINK DIR-320(b1) или операционной системы windowsxp, то потребуется ручная настройка. Для этого нужно войти в настройки адаптера беспроводного соединения и выставить вручную ipи dns-адрес. При этом ip-адрес будет соответствовать адресу роутера, а подмаска (dns) – 255.255.255.0.

Далее пользователь должен создать новое подключение без изменения параметров. Вводятся только данные логина и пароля для подключения интернета, а на рабочем столе создается ярлык, при открытии которого и происходит прямое подключение.

Таким образом, чтобы провести полную настройку своего роутера D-LINK DIR-320, необходимо:

внимательно ознакомиться с инструкцией по роутеру;
проверить работу сетевой карты и настроек локальной сети на компьютере;
установить драйвера и настроить подключение согласно подсказкам в процессе инсталляции;
обновить драйвера до последней версии.

Опытные пользователи без труда справятся с подобной задачей, а вот для начинающим будет сложно. Но если они будут проводить настройку своего роутера строго в соответствии с обозначенным порядком, то результат не заставит себя долго ждать.

Если вы приобрели новый роутер либо переехали на новое место жительства со старым оборудованием, то, скорее всего, вам потребуется настройка роутера d link dir 300 Ростелеком. Этот процесс не так сложен, как кажется на первый взгляд. В данной статье мы докажем это и рассмотрим все этапы данной процедуры, а также настройку роутера d link dir 320 Ростелеком.

Подготовка роутера

Настройка роутера дир 300 Ростелеком – старая прошивка

Новая прошивка и работа с моделью dir 320

Включение защиты WiFi

Заключение

стоимость Интерактивного ТВ от Ростелеком.

Как подключить Интерактивное телевидение через роутер, можно прочитать тут.

После удачного входа в основной интерфейс, роутер, скорее всего, предложит вам сменить стандартный пароль на ваш собственный. Вводим придуманное сочетание символов в двух полях, подтверждаем и снова проходим авторизацию, но уже с новыми данными. Если всё сделано правильно, вы увидите основное меню в виде синих «кнопок» достаточно крупного размера.

Чтобы начать настройку сети выполняем следующие операции:

нажимаем на первую (нижнюю левую) кнопку второй строки «Настроить вручную»;

в верхнем текстовом меню выбираем пункт «Сеть»;

открываем уже имеющееся подключение «WAN»;

проматываем страницу вниз и в правом нижнем углу жмём «Удалить»;

ждём пока страница обновится, справа появится кнопка «Добавить», жмём на неё;

на открывшейся странице настроек указываем тип Интернет-соединения – PPPoE;
порт не трогаем;

имя выбираем любое (так будет называться ваше подключение в «Сетевых подключениях» на компьютере);

ниже указываем логин из договора с Ростелекомом, а также пароль;

сохраняем внесённые изменения, затем ещё раз нажимаем «Сохранить» в центре страницы.

На этом этапе убираем в сторону договор Ростелеком и проверяем настройку настройка роутера dir 300 – переходим на любую страницу интернета. Она должна открыться без проблем. Осталось только сконфигурировать беспроводную сеть. Для этого:

открываем пункт меню WiFi (находится рядом с «Сеть»);

в поле SSID прописываем любое название для вашей сети и переходим далее;
для установки пароля сохраняем изменения и выбираем из доступных вариантов WPA2-PSK;

вводим придуманный пароль и снова сохраняемся.

На этом всё, подключение и беспроводная сеть готовы к работе.

как отключается услуга Гудок.

О переводе абонентов мобильного оператора Ростелеком на Теле-2 можно прочитать здесь.

Из данной статьи вы узнали, как настроить роутер dir 320 для Ростелеком, а также его предыдущую модель, и эти инструкции должны сработать в большинстве случаев. Если же у вас возникла такая характерная проблема как недоступность web-интерфейса по IP (то есть браузер не открывает страницу авторизации после ввода сочетания 192.168.0.1), тогда снова перейдите к свойствам протокола интернета (где мы выставили автоматическое получение IP/DNS) и переключите сеть на работу со статическими данными. В ставших активными полях указываем:

168.0.12;

оставляем без изменений (должно заполниться автоматически);

168.0.1;

данные по DNS из договора;

также указано в договоре.

После применения данных изменений страница авторизации должна стать доступной. Если же у вас всё равно возникли вопросы, посмотрите данное видео:

А на этом всё. Расскажите и вы нам о своём опыте подключения интернета. Любые вопросы в комментариях приветствуются!

Перед тем, как приступить к настройке роутера, проверим настройки подключения по локальной сети. Для этого:

Windows 7

1. Нажмем на "Пуск ", "Панель управления ".

2. Нажимаем на "Просмотр состояния сети и задач ".

3. Жмем на "Изменение параметров адаптера ".

4. Подключение по локальной сети Свойство ".

5. Из списка выбираем "Протокол Интернета версии 4 (TCP/IPv4) " и нажимаем "Свойство ".

6. " и "", затем нажимаем кнопку "Ok ".

Windows 10

1. Нажмем на "Пуск ", "Параметры ".

2. Нажимаем на "Сеть и Интернет ".

3. Выбираем "Ethernet " и нажимаем на "Настройка параметров адаптера ".

4. В открывшемся окне мы видим "Ethernet ". Нажимаем по нему правой кнопкой мыши, выбираем "Свойство ".

5. Из списка выбираем "IP версии 4 (TCP/IPv4) " и нажимаем "Свойство ".

6. В открывшемся окне Вам нужно выставить галочки "Получить IP-адрес автоматически " и "Получить адрес DNS-сервера автоматически ", затем нажимаем кнопку "Ok ".

Подключение роутера D-Link DIR-320 к компьютеру

Следующим шагом будет подключение роутера D-Link DIR-320 к Вашему Ноутбуку либо Персональному компьютеру. Для этого Вам необходимо подключить кабель, который Вам провел провайдер к порту роутера, где подписано "INTERNET" , в более старых моделях данный порт подписан как "WAN" . Кабель, который шел в комплекте с роутером, один конец подключаете к ноутбуку либо компьютеру, другой конец подключаете в один из четырех портов, которые обозначены черным цветом на роутере (цвета портов могут отличаться в зависимости от версии роутера). И да, не забудьте подключить кабель питания.

Авторизация роутера D-Link DIR-320

Итак, подключили роутер, теперь Вам нужно через любой браузер (будь это Google Chrome, Mozilla Firefox, Internet Explorer, и т.д.) попасть в его web-интерфейс. Для это открываем браузер и в адресной строке вбиваем адрес роутера: 192.168.0.1

Имя пользователя - admin
Пароль - admin

Итак, вбиваем данные и нажимаем "Enter "

Настройка роутера D-Link DIR-320 .

И вот наконец мы попали на Web-интерфейс роутера и теперь Вам необходимо произвести настройки оборудования. Первым делом обезопасим беспроводную сеть, установив пароль на wi-fi. Затем Вам необходимо будет узнать какой тип подключения используется для входа в интернет, это PPTP, L2TP либо PPPOE. Узнать можно позвонив Вашему провайдеру (это организация, с которым Вы заключили договор для предоставления услуги интернет). Итак, начнем настройку роутера. Для начала поменяем язык Web-интерфейса на Русский. Для этого переходим во вкладку "Language " и выберем "Русский "

Настройка пароля на wi-fi на роутере D-Link DIR-320 .

Предлагаю Вашему вниманию Видео инструкцию по настройке пароля на wi-fi на роутере D-Link DIR-320

Давайте также письменно и иллюстративно рассмотрим настройку пароля на wi-fi на роутере D-Link DIR-320 .
1. Выбираем на Web-интерфейсе "Расширенные настройки "
2. В меню "Wi-Fi " выбираем пункт "Основные настройки ".

3. Проверим "Включить беспроводное соединение ", должна стоять галочка.
4. Ниже в строке "SSID: " придумать и указать имя Вашей беспроводной сети, данное имя в дальнейшем будет светиться, когда Вы будите подключаться к сети.
5. "Страна " - "Russian Federation ", "Канал " - "auto ", "Беспроводной режим " - "802.11 B/G/N mixed ".
6. Нажимаем "Применить " и возвращаемся в предыдущее меню нажав на символ, похожий на треугольник слева.

7. В меню "Wi-Fi " выбираем "Настройки безопасности ".

8. В строке "Сетевая аутентификация: " выбираем "WPA2-PSK ".
9. В строке "Ключ шифрования PSK: " необходимо придумать и вбить пароль для беспроводной сети, которую мы создали выше.
10. Нажимаем "Применить ", затем в правой верхней части web-интерфейса переходим во вкладку "Система " и нажимаем "Сохр. и Перезагрузить ".

Настройка PPTP на роутере D-Link DIR-320 .

PPTP на роутере D-Link DIR-320 на примере роутера D-Link DIR-620.

Давайте также письменно и иллюстративно PPTP на роутере D-Link DIR-320 .
1. В меню "Сеть " выбираем "WAN ".

2. Добавить ".

3. В пункте "Тип соединения: " выбираем "PPTP+Динамический IP ".
4. Ставим галочку напротив "Соединяться автоматически ".
5. Имя пользователя: "), пароль (в строке "Пароль: Подтверждение пароля: Адрес VPN-сервера: ").

6. Применить ".

Настройка PPTP со статическим IP-адресом на роутере D-Link DIR-320 .

Рассмотрим настройку подключения PPTP со статическим IP-адресом на роутере D-Link DIR-320
1. В меню "Сеть " выбираем "WAN ".
